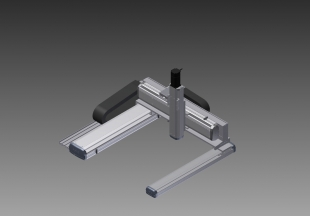

產品名稱: | 螺桿型直交機械手 |
產品型號: | XYTH764-G |
產品特色: |
龍門型-3軸 此型為移動Y軸,側邊有支撐導桿架著 使用ETH17+ETH14+ETH12連結 |
規(guī)格特性: |
-X軸(ETH17)- 位置重覆精度:±0.01(mm) 滾珠螺桿精度/外徑:C7/Ø20 滾珠螺桿導程:20(mm) 最高速度:1000(mm/sec) 標準有效行程:100~1250(mm)(50間隔) 適合馬達容量:伺服400W -Y軸(ETH14)- 位置重覆精度:±0.01(mm) 滾珠螺桿精度/外徑:C7/Ø16 滾珠螺桿導程:20(mm) 最高速度:1000(mm/sec) 標準有效行程:50~650(mm)(50間隔) 適合馬達容量:伺服200W -Z軸(ETH12)- 位置重覆精度:±0.01(mm) 滾珠螺桿精度/外徑:C7/Ø16 滾珠螺桿導程:10(mm) 最高速度:500(mm/sec) 標準有效行程:200~850(mm)(50間隔) 適合馬達容量:伺服200W+煞車 Z軸垂直最大荷重:13(kg)(需依Y軸行程而定) |
